インターロックチューブ・セミインターロックチューブ・ケーシングチューブ・排気管用チューブなど螺旋管製造

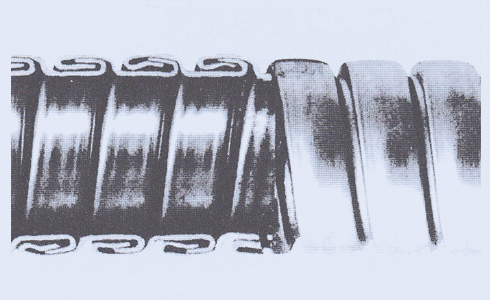

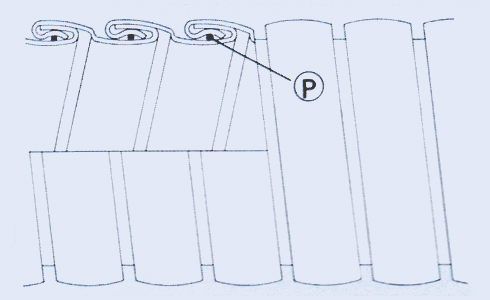

| 特 性 | インターロック型螺旋管に特殊加工及構造にし金属摩擦をなくし自由自在に曲げ自由な位置で固定することができ360°の広角に使用できる製品です。気密性・柔軟性・可撓性にとみ、また外部衝撃にも強く最近では光ファイバー保護管としても使用されております。従来のスタンドホースに変わり軽量で耐久性の面からも内・外径の問題等でこの製品を使用しております。最小内径４om/m以上要求に応じて製作可能です。また、パッキン（綿糸）あり・なしを選択可能です。 |
|---|---|
| 材 質 | ステンレス帯鋼（SUS-304） 他の材質についてはお問い合わせください。 |
| 用 途 | 湯沸器用出湯管、光ファイバー保護管、乾燥機用吸入保護管、機械油送油管、浄水器用出水管 |
| 内 径 | 公 差 | 外 径 | 公 差 | 使用材料 |
|---|---|---|---|---|
| 7.8 | ±0.3 | 10.3 | ±0.3 | 板厚 0.2 0.22 0.23 |
| 9.5 | ±0.3 | 12.2 | ±0.3 | |
| 9.6 | ±0.3 | 12.3 | ±0.3 | |
| 9.7 | ±0.3 | 12.5 | ±0.3 | |
| 9.8 | ±0.3 | 12.7 | ±0.3 | |
| 10.0 | ±0.3 | 13.0 | ±0.3 | |
| 10.8 | ±0.3 | 13.5 | ±0.3 | |
| 11.0 | ±0.3 | 14.0 | ±0.3 | |
| 12.5 | ±0.3 | 15.5 | ±0.3 | |
| 12.7 | ±0.3 | 15.5 | ±0.3 | |
| 16.0 | ±0.3 | 19.0 | ±0.3 |
単位mm
※1 上記以外のサイズにつきましてはお問い合わせください。
※2 気密につきましては外径o13.5まででしたら対応可能です。
外径o14以上の製品につきましては保護管（内側にインナーを通す等）としてご使用ください。
