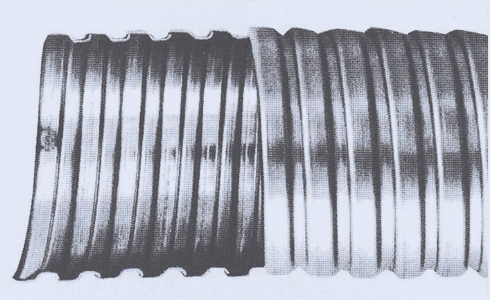

インターロックチューブ・セミインターロックチューブ・ケーシングチューブ・排気管用チューブなど螺旋管製造
| 特 性 | 柔軟性・屈曲性に優れ軽量に出来ており最もスタンダードな螺旋管です。最近ではパッキンを使用して気密性を出す、あるいは外装ビニール被覆をすることにより防水・防塵用に使用されております。 |
|---|---|
| 材 質 | ステンレス帯鋼（SUS-304・SUS-316） |
| 用 途 | 電線被覆、収塵管・各種保護管、シャワー用保護管 |
| 呼径 B(インチ) | 内 径 | 外 径 | ビニール被覆外径 | 板 厚 |
|---|---|---|---|---|
| 基本寸法（公差） | 基本寸法（公差） | |||
| 1/4 | 6.3 | 8.0（±0.5） | 9.5（±0.5） | 0.2 |
| 5/16 | 7.9 | 9.8（±0.5） | 11.5（±0.5） | |
| 3/8 | 9.5 | 12.5（±0.5） | 13.0（±0.5） | |
| 1/2 | 12.7 | 15.5（±0.5） | 17.5（±0.5） | 0.23 |
| 5/8 | 15.8 | 19.0（±0.5） | 21.5（±0.5） | |
| 3/4 | 19.1 | 22.0（±0.6） | 24.0（±0.6） | |
| 7/8 | 22.3 | 26.5（±0.6） | 28.5（±0.6） | |
| 1 | 25.4 | 29.0（±0.8） | 31.5（±0.8） | |
| 1 1/4 | 31.8 | 36.1（±0.8） | 38.5（±0.8） | |
| 1 1/2 | 38.1 | 42.0（±1.0） | 44.0（±1.0） | |
| 2 | 50.8 | 56.0（±1.0） | 58.5（±1.0） | 0.3 |
| 2 1/2 | 63.5 | 68.0（±1.5） | 71.0（±0.5） | |
| 3 | 76.4 | 81.0（±1.5） | 84.0（±0.5） |
単位mm
